FCU-400

FCU-400

Meria,zobrazuje objemový prietok v otvorených kanáloch a žľaboch.

Výrobca: Dinel

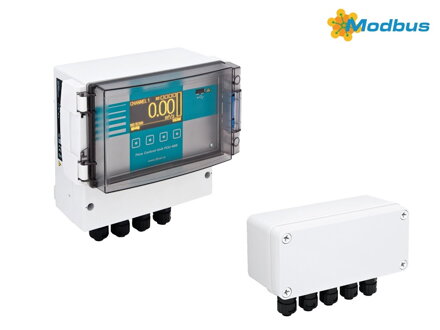

Vyhodnocovacia jednotka prietoku FCU-400 slúži k meraniu a zobrazovaniu objemového prietoku v otvorených kanáloch a žľaboch. Jednotka tvorí zostavu s ultrazvukovými hladinomermi ULM-53L s komunikačným výstupom RS485 / Modbus RTU, kde napájanie snímačov je zaistené priamo z jednotky výstupným napätím 24V DC. Jednotka môže merať okamžité prietoky až v 4 knanáloch súčasne. Jednotka je vstavaná do prístrojovej škatuľky pre montáž na stenu. Pripojovacia svorkovnica je umiestnená vo vnútri spodnej časti prístroja. Na prednom paneli sú štyri tlačítka slúžiace k nastavenie všetkých funkcií. Jednotky môžu byť vybavené dvoma, alebo štyrmi reléovými výstupmi. Jednotka obsahuje komunikačné rozhranie RS485 / Modbus RTU - master pre pripojenie snímačov a rozhranie RS485 / Modbus RTU - slave pre komunikáciu s vyššou vrstvou. Na prednom paneli je USB vstup pre prenos archivavoných dát z jednotky na flash disk vo formáte *.csv. Zákazník si môže zvoliť weový server, alebo prúdový výstup 0/4 - 20 mA. Binárny vstup je v základnej konfigurácii. Jednotlivé typy je možné objednať v dvoch napájacích verziách.

-FCU-400-0 - vstup RS 485/Modbus RTU - Master (pro připojení max. 4 snímačů ULM-53L), výstup RS 485/Modbus RTU - Slave, napájení 100 - 240 V AC nebo 9 - 36 V DC
-FCU–400–W - vstup RS 485/Modbus RTU - Master (pro připojení max. 4 snímačů ULM-53L), výstup RS 485/Modbus RTU - Slave, webový server, napájení 100 - 240 V AC nebo 9 - 36 V DC
-FCU–400–I - vstup RS 485/Modbus RTU - Master (pro připojení max. 4 snímačů ULM-53L), výstup RS 485/Modbus RTU - Slave, proudový výstup 0/4 - 20 mA, nNapájení 100 - 240 V AC nebo 9 - 36 V DC.

FCU Katalógový list
