Regulačné napájacie jednotky pre bezpečné priestory

Výrobca: Dinel

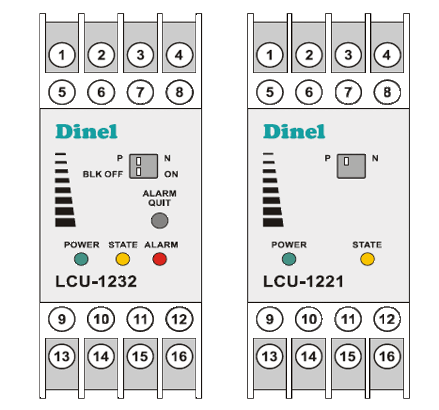

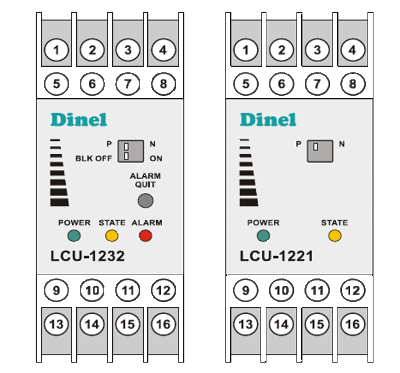

LCU – 1232 – dvojstavová regulácia + funkcia ALARM pre pripojenie troch snímačov (2 pracovné – MIN, MAX, 1 havarijná)
LCU – 1221 –dvojstavová regulácia pre pripojenie dvoch pracovných snímačov (MIN, MAX)
zdroj bezpečného malého napätia podľa ČSN 33 2000-4-41
indikácia stavu pomocou LED
montáž na 35 mm DIN lištu, do výrezu 45 mm
možnosť pripojiť dvojstavové snímače Dinel so všetkými druhmi výstupov (NPN, PNP, "S", NAMUR – tu len pre bezpečné priestory, beznapäťový kontakt)

Jednotka má dva vstupy pre pripojenie dvoch pracovných snímačov (označenie ako MIN, MAX) a jeden vstup pre pripojenie havarijného snímača (označený ako ALARM – len LCU – 1232). Pracovné snímače zaisťujú ovládanie pracovného relé (svorky 14, 15, 16). Havarijný snímač ovláda havarijné relé (svorky 11, 12).
